ダンボール箱の形状
ダンボール箱の形にもいろいろとありますが、代表的なよく見かける形、私共がよく製作のご依頼を受ける形をご紹介します。 |
 |
|
 |
Ａ式（みかん箱タイプ）（木型不要）
段ボールケースやパッキンケースといえば一般的なのがこのＡ式（みかん箱）タイプです。
上下にフタと底があり梱包にはテープを貼ります。
このタイプは抜き型がいらないので型代がかかりませんし寸法が機械の制限があるものの自由自在です。段ボールシートの段目は一般的には高さに平行に加工します。
これは梱包後何段にも積むことが多いため耐圧に耐えれるためです。段ボールシートの厚みはＷＦ、ＡＦ、ＢＦの３種類から選択します。
みなさんの家庭や会社にも１つ位はＡ式（みかん箱）タイプの段ボールがあるはずです。
同業社様へ
当社の段ボール印刷機は7尺と小さめですのでA式ですと展開の
紙巾が230ﾐﾘ以上、正面・側面は各100ﾐﾘ以上あれば機械に
かかりますので木型作成は不要です。
仲間仕事としてもご利用ください。
組立例
|
|
Ｂ式（ワイヤー止め）
差込みがある箱を総称でＢ式と呼びます。
そのＢ式の中でも下記のタイプがあります。
ワイヤー止めタイプ（ホッチキス）←木型不要
段ボールでこのワイヤー止めの上下差込みタイプのケースは抜き型（木型）が不要です。小ロット用に適しています。上下差込みですので底はテープ貼りが必要です。
組立例

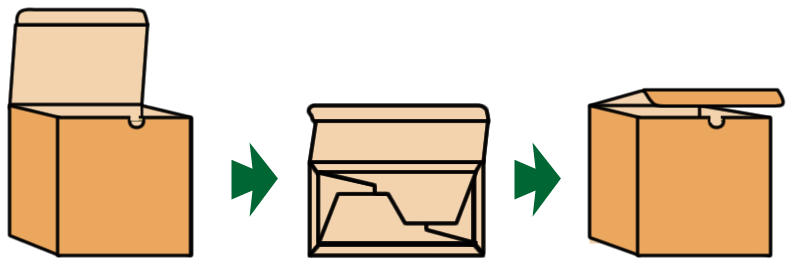

ワンタッチ底（そでなし）タイプ
このタイプは箱を起こす時、底組の手間が不要で箱を起こすだけで底が組みあがります。
ロットが多い時、組み立てるのに他のタイプの形式より時間が短縮できます。
抜き型（木型）が必要です。
組立例
地獄底タイプ
箱を起こす時、底の４枚の足を組みながら底を組みます。抜き型（木型）が必要です。
組立例

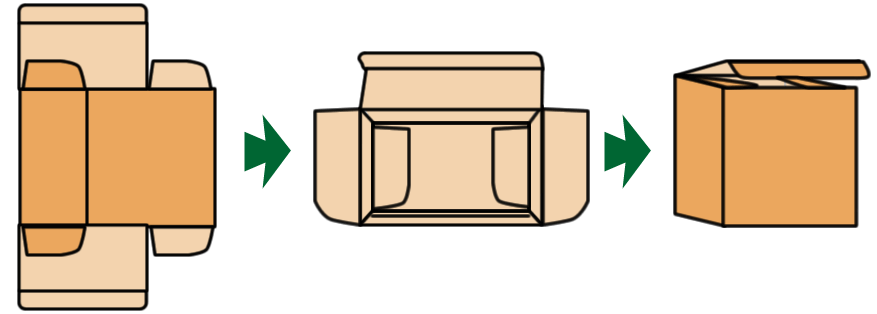

両サイド差込タイプ
箱の使い方で両サイド差込みとしても、上下差込みとしても使用できます。ただ上下差込みとして使用する場合、底抜け防止用に底にテープ貼りが必要です。抜き型（木型）が必要です。
組立例
|
|
Ｃ式
ミとフタに分かれているケースをＣ式と呼びます。一般的にはギフトケースなどでよく見かけます。底が抜けないので安心です。Ｃ式には額縁があるタイプとないタイプとに分かれますが段ボールではほとんどがついています。どちらも組み立てが必要です。
抜き型（木型）が必要です。
ミ側組立例）

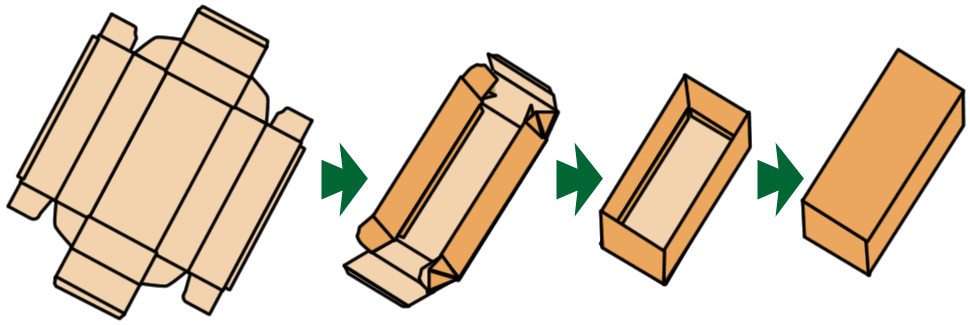

フタ側組立例）
|
|
Ｎ式
Ｃ式とＢ式とミックスしたのがＮ式で一般にはギフトケースやディスプレイ用として使用します。
組み立てが必要です。抜き型（木型）が必要です。
額縁タイプ組立例）
|
|

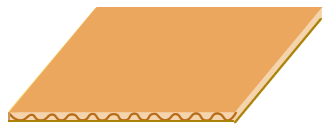

板ダンボール（パット）
箱ではなく、ダンボールシートを一定の大きさに裁断した状態です。箱内の中敷やセパレータ、緩衝材の代用として使われます。罫線を入れることも可能です。
|
|
|
|
ダンボール、美粧ケース、パッキングケース、クリアケース（透明ケース）等、包装に関することならお気軽にお問い合わせください。
